线路板布线前常用的四个规则设置

　　要想设计出理想的线路图，我们在开始布线之前需要做好准备工作，也就是我们常说的工欲善其事，必先利其器的道理，我们在布线前要设置好布线的规则，那么后面就会比较顺畅，下面小编来详细的说一说。

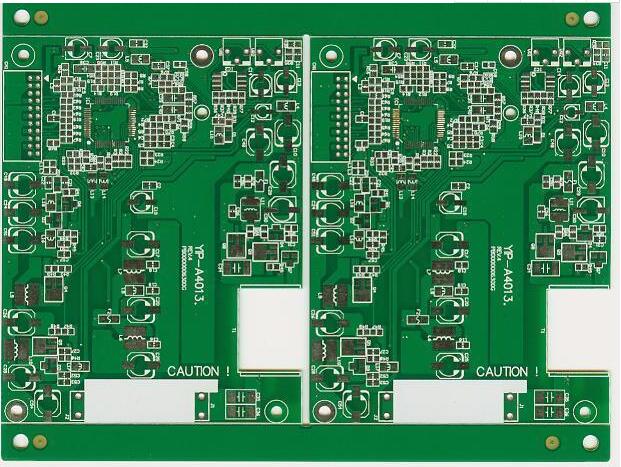

　　线路板布线前的规则设置

　　1、安全间距设置

　　设置安全间距对应Routing中的Clearance Constraint项，它规定了板上不同网络的走线、焊盘、过孔之间必须保持的距离。一般PCB的安全距离可设为0.254mm，较空的板子可设为0.3mm，较密的贴片板子可设为0.2～0.22mm。

　　2、过孔形状的设置

　　过孔形状对应RouTIng中的RouTIng Via Style项，它规定了手工和自动布线时自动产生的过孔内外径的最小值、最大值和首选值，其中首选值最重要。

　　3、走线层面和方向设置

　　走线层面和方向对应RouTIng中的RouTIng Layers项，此处可设置使用的走线层和每层的主要走线方向。请注意贴片的单面板只用顶层，直插型的单面板只用底层，但是多层板的电源层不是在这里设置的。

　　4、走线线宽的设置

　　走线线宽对应Routing中的Width Constraint项，它规定了手工和自动布线时走线的宽度，整个板范围的首选项一股取0.2～0.6mm。另添加一些网络或网络组Net Class的线宽设置，如地线电源线、交流电源输入线、功率输出线、电源组等可以事先在Design-NetlistManager中定义好。地线一般可选1mm宽度，各种电源线一般可选0.5～1mm。
