AD10原理图如何生成PCB AD 6.9中PCB如何转化为Prote

　　有些朋友经常问如何在AD里面将原理图生产pcb，AD设计的pcb图如何转换为Protel 99 se(有些工程师还是喜欢用老版本)，这里小编就来说一说。

　　altium designer 10原理图如何生成PCB

　　首先得新建个PCB文件(File-New-Pcb)，然后保存下，在新建的PCB文件下：Design-Import Changes From PCB_PROJECT1.PRJPCB(Design选项下第二个，PCB_PROJECT1.PRJPCB是新建的PCB文件默认名);

　　然后会弹出个框Engineering Change Order，依次点最下面的从左至右的1、2两个按钮，如果出现红色的叉，说明原理图有问题，检查下，在按上面的方法继续...或者直接确定原理图中每个元器件都要有相应的封装和已经创建了PCB文件且和原理图在同一工程中!

　　然后在原理图界面工具栏design→Update PCB document。

　　AD 6.9中PCB如何转化为Protel99se

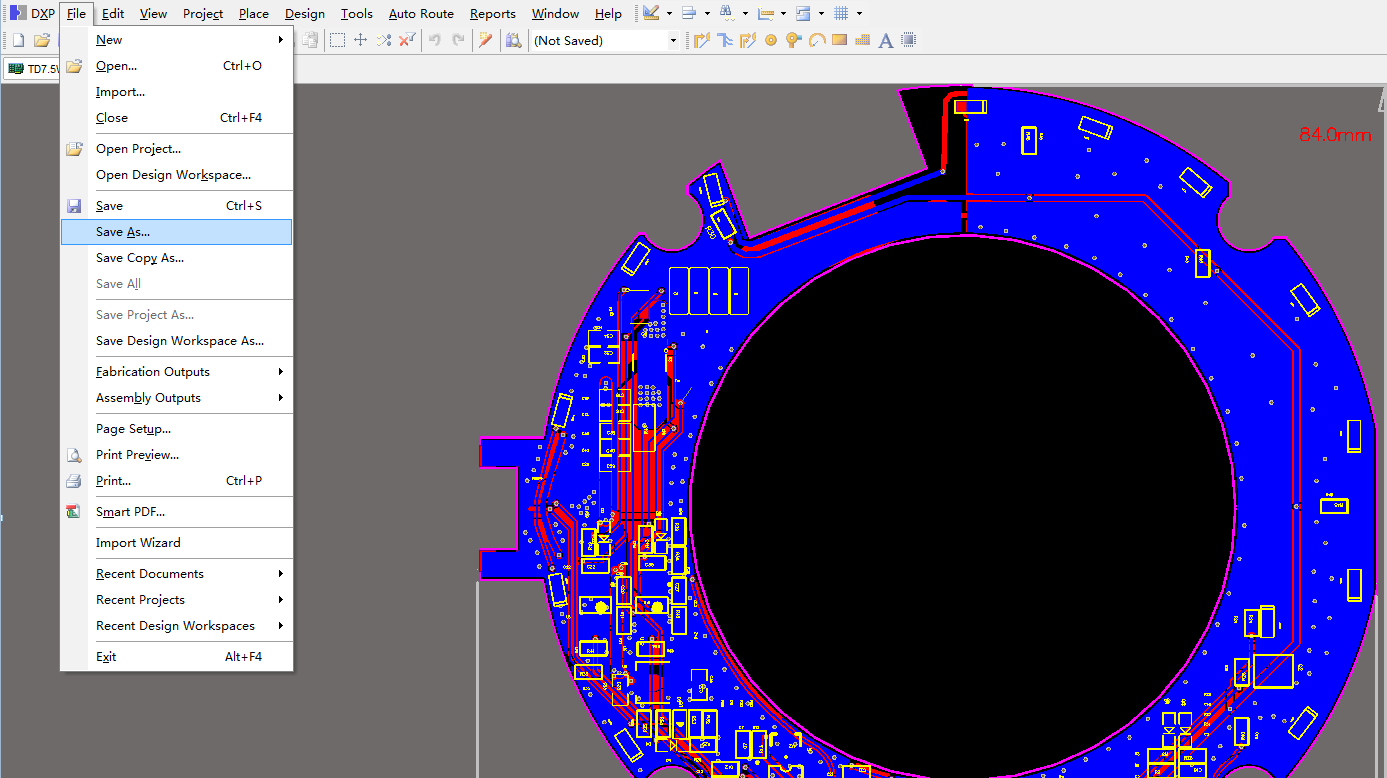

　　Altium Designer 6.9中PCB如何转化为Protel99se?不管你AD是什么版本的，只要另存为(Save As)的时候，选择最低版本(软件会提示你选择什么样的保存版本)一般4.0就可以。

　　然后你可以选择一个路径保存文件，之后用99打开就可以了 AD版本比99高 所以是完全向下兼容的。

　　相信通过以上的方法，很多朋友就明白如何操作了，是不是非常简单。
